실외 고전압 AC SF6 회로 차단기

전문 제조 업체로서 우리는 옥외용 고전압 AC SF6 회로 차단기를 제공하고 싶습니다. 그리고 우리는 당신에게 최고의 판매 후 서비스와 적시 배송을 제공할 것입니다.

문의 보내기

제품 설명

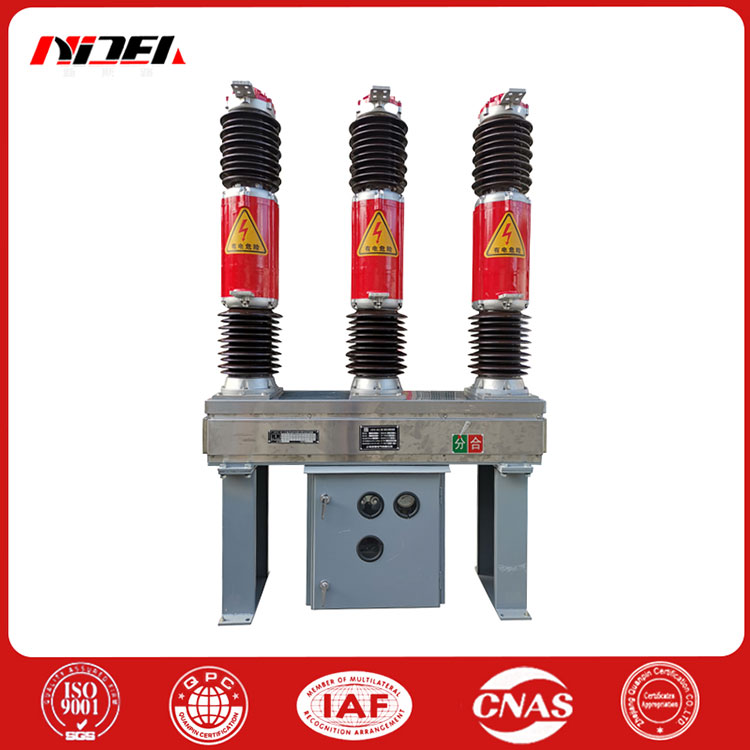

LWD-252/4000-50 실외 고전압 AC SF6 회로 차단기는 AC 50Hz, 최대 전압 252kV 전력망에 적합한 실외 제품으로 고도가 2000m 이하이고 주변 온도가 -30°C 이상입니다. , 오염 수준은 IV 이하입니다. 이는 전력 시스템의 제어 및 보호를 달성하기 위해 정격 전류, 고장 전류 또는 변환 라인을 차단하는 데 사용됩니다. 연결 회로 차단기로도 사용할 수 있습니다.

이 제품은 SF6 가스를 아크 소화 및 절연 매체로 사용하고 가장 진보된 국제 자체 에너지 아크 소화 기술을 채택하며 새로운 스프링 작동 메커니즘을 갖추고 있습니다. 긴 전기 수명, 낮은 작동 전력, 낮은 소음 및 높은 신뢰성의 특성을 가지고 있습니다. 구조가 간단하고 크기가 작으며 유지관리 주기가 길다. 무급유화, 대용량화가 진행되는 현재 전력기기 공정에서 동종 수입제품을 완전히 대체할 수 있다.

구조적 특성

실외 고전압 AC SF6 회로 차단기는 3상 도자기 기둥 단일 차단 구조를 채택하고 각 상에 스프링 작동 메커니즘이 장착되어 있으며 3상이 전기적으로 연결되어 있어 외관이 참신하고 절묘합니다. 회로 차단기는 SF6 가스를 절연 및 소호 매체로 사용하고 포인터형 밀도 계전기를 사용하여 압력 및 밀도 진행 상황을 모니터링합니다. 자체 에너지 아크 소화 원리로 인해 차단기 동작 시스템이 최적화되면 기계적 효율성이 효과적으로 향상되고 작동 작업이 최소화됩니다.

차단 성능이 뛰어나고 전기 수명이 길다.

실외 고전압 AC SF6 회로 차단기의 각 극은 발 중앙에 설치된 메커니즘 상자에 설치됩니다. 상자에는 스프링 작동 메커니즘과 전기 제어 장치가 있습니다. 메커니즘의 출력 로드는 크랭크 암에 연결됩니다. 메커니즘 박스 브래킷의 표면은 용융 아연 도금 공정을 채택하고 패스너는 용융 아연 도금 처리되었으며 메커니즘 박스의 케이싱은 스테인레스 스틸로 만들어졌습니다. 따라서 내식성이 우수한 제품입니다. 기계적 신뢰성이 높고 자주 작동할 수 있습니다.

육불화황 가스 고유의 높은 절연강도와 회로 차단기의 최적의 접촉 동작으로 인해 회로 차단기는 재점화 없이 용량성 전류를 차단합니다.

외부절연도가 높고, 외부절연 연면거리가 크게 설계되어 내오염성이 우수합니다.

강력한 전류 전달 용량: 온도 상승 테스트는 정격 전류 4000A의 1.2배에서 수행되며 각 지점의 온도 상승에는 여전히 큰 여유가 있습니다.

제품의 전체적인 외관과 구조가 컴팩트하고 현장 설치 및 디버깅이 편리하며 유지 관리 작업량이 적습니다.

실외 고전압 AC SF6 회로 차단기 기술 매개변수

아니요.	이름		단위 V 보조 회로 전압	매개변수
1	보조 회로 전압		단위 V 보조 회로 전압	DC220V. AC220V
2	개폐 코일 전압/전류	개폐 코일 전압/전류	V/A	DC110/4;DC220/2.5
3	에너지 저장 모터	정격전압	V	DC220V、AC220V
		정상 작동 전압 범위	V	85%-110%
		힘	W	600
4	모터의 에너지 저장 시간		S	W15
5	히터 및 조명 회로의 전압		V	AC220V
6	보조스위치 정격전압		V	DC220V、AC220V
7	보조스위치 정격전류		A	10
8	보조스위치 접점수			평상시 열림 10 + 평상시 닫힘 10

실외 고전압 AC SF6 회로 차단기 주요 기술 매개변수

아니요.	이름	단위	매개변수
1	회로 차단기 극 중심 거리	mm	3000-4000
2	움직이는 접촉 스트로크	mm	160±3
3	이동 접점 접점 스트로크	mm	50±2
4	영업 시간	mm	30±5
5	폐관 시간	밀리미터/초	90±15
6	휴식 시간	밀리미터/초	이름 60
7	폐장시간	ms	이름 80
8	폐점 시간	ms	300
9	3상 개방 위상차	ms	w3
10	3상 결로 위상차	ms	w5
11	정격전압	252
12	정격 상용주파 내전압(1min) 정격 번개 충격 내전압	접지		460
12	정격 상용주파 내전압(1min) 정격 번개 충격 내전압	휴식 시간 사이	kV	460+146
13	정격 주파수 정격전류	접지		1050
13	정격 주파수 정격전류	휴식 시간 사이		1050+206
14	첫 번째 개방 계수		헤르츠	50
15	정격단락차단전류		A	4000
16	정격단락폐로전류(피크값)			1.3
17	정격 단락 내전류		카	50
18	정격 피크 내전류		카	125
19	정격 단락 기간		카	50
20	정격 이탈 차단 전류		카	125
21	근거리 고장 차단 전류		S	3
22	정격선 충전 차단 전류		카	12.5
23	정격 작동 순서		카	90%p., 75%p.
24	주회로 저항		A	200
25	정격 육산화황 가스 압력(게이지 압력 20°C)			O-0.3s-CO180s-CO
26	알람/최소 기능 압력(20°C 게이지 압력)		엠큐	w55
27	SF6 가스 연간 누출율		Mpa	0.6
28	가스 수분 함량(V/V)		Mpa	0.55±0.015/0.50±0.015
29	기계적 수명			승 0.5%
30	무선 간섭 수준		ppm	w150
31	크리프 거리		次	10000
32	정격전압		mV	<500
33	정격 상용주파 내전압(1min)	골절과지면 사이		N 8660
33	정격 상용주파 내전압(1min)	골절과지면 사이		2 6900
24	각 SF6 가스 충전 장치의 무게		kg	24
25	각 회로 차단기의 무게		kg	1500
