SP 시리즈 가정용 태양광 에너지 저장 인버터는 주거용 재생 에너지 레이아웃에 어떤 핵심 기능적 이점을 제공합니까?

1. 가정용 태양광 에너지 저장 인버터 장비의 핵심 정의 및 내부 통합 구조

통합형 태양광 저장 인버터의 성능 이점을 살펴보기 전에 주거용 에너지 시스템에서 이러한 유형의 장비 위치를 명확히 할 필요가 있습니다. 독립형 태양광 인버터는 태양광 패널에서 생성된 DC 전력을 가정용 AC 전력으로만 변환할 수 있는 반면, 독립형 배터리 충전기는 단일 채널 충전 및 방전 관리만 완료할 수 있습니다. 기존의 분할 구성에는 여러 장비가 함께 작동해야 하므로 복잡한 배선, 대규모 설치 공간 점유, 모듈 간의 일관되지 않은 신호 조정 등의 문제가 발생합니다.

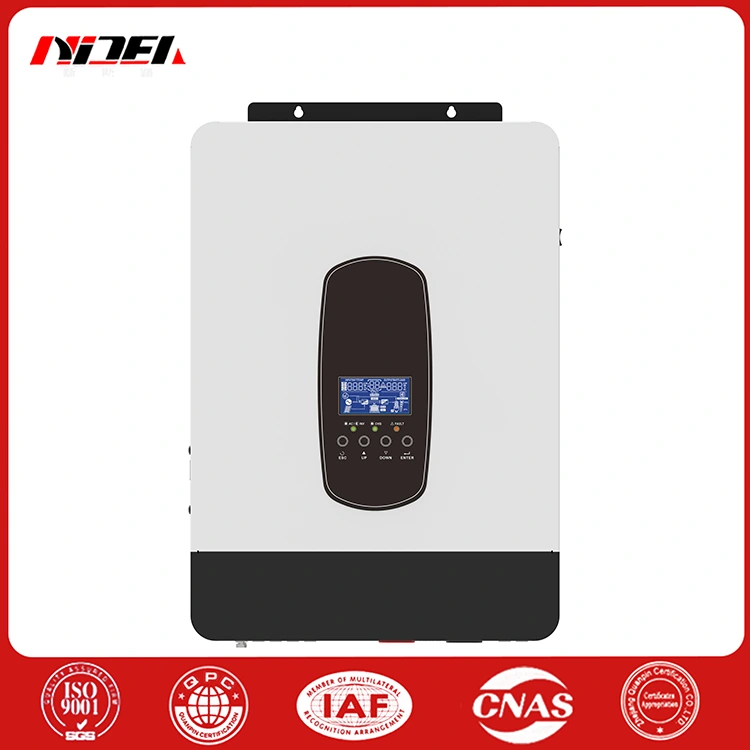

통합 가정용 태양광 에너지 저장 인버터는 태양광 MPPT 충전 컨트롤러, 양방향 AC-DC 인버터 및 그리드-배터리 전력 스위칭 관리자의 세 가지 핵심 기능 모듈을 하나의 소형 캐비닛에 통합합니다. 모든 전력 변환, 에너지 스케줄링 및 신호 감지 회로는 공장 사전 교정을 통해 최적화 및 일치되므로 개별 장비 간의 조정 손실이 크게 줄어듭니다. 가족용 마이크로그리드 구축을 위해 개발된 성숙한 통합 제품군으로,SP 시리즈 가정용 태양광 에너지 저장 인버터이 통합 설계 아이디어를 완전히 계승하고 2200VA에서 7000VA까지 다양한 가정용 전력 소비 규모에 맞게 회로 레이아웃을 최적화합니다.

1.1 3가지 핵심 내부 기능 모듈

• MPPT 태양광 충전 모듈: 다양한 광도에서 태양광 패널의 최대 전력 출력 지점을 캡처하고, PV 어레이의 가변 DC 전압을 리튬 배터리의 안정적인 충전 전류로 변환하고, 다양한 주류 가정용 태양광 패널 사양에 맞게 넓은 입력 전압 창을 지원합니다.
• 양방향 DC-AC 반전 모듈: 양방향 전력 변환을 완료합니다. 충전 상태에서는 태양광이 부족할 때 그리드 AC 전력을 DC로 변환하여 배터리 전력을 보충합니다. 전원 공급 상태에서는 배터리 DC 전원을 모든 가정용 전기 부하에 대한 표준 230V 순수 사인파 AC 전원으로 변환합니다.
• 지능형 에너지 전환 관리 모듈: 태양광 입력, 배터리 단자 및 도시 그리드의 전압 신호를 실시간으로 수집하고, 밀리초 수준의 변환 시간 내에 전원 공급 채널을 자동으로 전환하고, 맞춤형 가정용 전력 사용 습관을 충족하기 위해 에너지 공급 우선순위의 수동 프로그래밍을 지원합니다.

1.2 올인원 캐비닛 레이아웃의 구조적 장점

제품의 내부 회로 레이아웃은 독립 컨트롤러 간의 중복 배선을 취소합니다. 모든 전력 전송 채널은 쉘 내부에 통합된 구리 막대 연결로 되어 있어 라인 임피던스를 줄이고 장기간 사용 시 느슨한 외부 배선으로 인한 에너지 손실을 방지합니다. 쉘은 고전력 전원 튜브 영역과 신호 제어 보드 영역을 분리하는 분할 방열 구조를 채택하여 고부하 작동 중에 발생하는 열이 정밀 감지 회로를 방해하지 않고 내부 전자 부품의 안정적인 서비스 주기를 효과적으로 연장합니다.

2. SP 시리즈 제품 라인의 최대 전력 모델 매개변수 분석

제품 라인은 각각 소형 아파트, 중형 가족 및 대형 빌라 전력 소비 규모에 맞는 4가지 핵심 전력 사양을 다룹니다. 각 모델에는 일치하는 배터리 전압 등급, 최대 태양광 충전 전류 및 서지 전력 출력 용량이 장착되어 있어 맹목적인 모델 선택이나 부하 지지 용량 부족으로 인한 장비 성능 낭비를 방지합니다. 다음 전체 사양 표는 시스템 매칭 설계에서 사용자 참조를 위해 각 모델의 고정 표준 매개변수를 정렬합니다.

2.1 가구 시나리오에 대한 매개변수 매칭 논리

• SP-2200 소형 전력 모델: 일일 전력 소비가 낮은 1인실 아파트 또는 휴가용 캐빈에 적합하며 조명, 노트북 및 소형 냉장고와 같은 소형 부하만 지원하며 12V 저전압 배터리 팩과 일치하며 전체 캐비닛 부피가 작고 좁은 저장 공간에 벽에 쉽게 설치할 수 있습니다.
• SP-3200 및 SP-4000 중전력 모델: 일반 3베드룸 가구에 가장 널리 사용되는 사양으로 세탁기, 에어컨, 주방 소형 가전제품을 동시에 구동할 수 있으며, 24V 배터리 시스템은 12V 모델에 비해 높은 전류 손실을 줄이고, 최대 태양광 충전 전류는 80A에 달해 중용량 태양광 어레이를 지원합니다.
• SP-7000 고출력 모델: 대형 빌라 및 다층 주거용 건물을 대상으로 하는 48V 고전압 배터리 아키텍처는 배선 전류를 크게 줄이고 대규모 PV 어레이 레이아웃을 지원하며 110A 초대형 MPPT 충전 전류는 짧은 햇빛 창 내에서 대용량 리튬 에너지 저장 배터리를 빠르게 채울 수 있습니다.

2.2 모든 모델이 공유하는 범용 표준 매개변수

시리즈의 모든 제품은 일관된 AC 입력 및 출력 표준을 채택하여 설치 및 판매 후 유지 관리의 어려움을 통합했습니다. 정격 출력 전압은 전압 변동 허용 오차 ±5%로 230VAC로 고정되며, 수동 전환 조작 없이 주파수가 50Hz 또는 60Hz를 자동으로 식별합니다. PV 입력 MPPT 작업 창은 55VDC ~ 450VDC를 균일하게 포괄하므로 사용자는 시스템 작동 후반 단계에서 태양광 패널을 교체하거나 확장할 때 전압 매칭 규칙을 다시 계산할 필요가 없습니다.

3. 태양에너지 활용 효율을 향상시키는 핵심 기술 모듈

가정용 태양광 저장 장비의 핵심 가치는 재생 가능한 태양 에너지를 완전히 포착하여 저장하고, 기존 인버터의 좁은 전압 범위나 낮은 충전 전력으로 인한 광원 낭비를 방지하는 데 있습니다. 이 제품 라인에는 아침, 저녁, 흐린 날 등 불안정한 조명 조건에서 태양광 어레이의 유효 활용률을 공동으로 향상시키는 세 가지 효율성 향상 기술 모듈이 장착되어 있습니다.

3.1 광범위한 MPPT 태양광 추적 기술

55-450VDC 초광각 PV 입력 창은 전체 시리즈의 핵심 기술 하이라이트입니다. 시중에 나와 있는 많은 저가형 하이브리드 인버터는 100VDC 이상에서 시작하는 MPPT만 지원합니다. 이는 새벽과 황혼에 태양광 패널에서 생성되는 약한 빛 전력을 수집할 수 없어 많은 양의 사용 가능한 태양 에너지가 폐기됩니다. 이 장비는 PV 단자 전압이 55VDC에 도달하면 발전 추적을 시작하여 약한 조명 환경에서 저전력 전력 출력을 포착하고 매일 태양광 어레이의 유효 전력 수집 시간을 연장할 수 있습니다.

내장된 고전력 MPPT 컨트롤러는 밀리초 응답 속도로 최대 전력 지점의 실시간 동적 추적을 지원합니다. 구름층이 햇빛을 차단하고 패널 출력 전압이 급격히 변동하는 경우 모듈은 충전 듀티 사이클을 신속하게 조정하여 스위칭 프로세스 중에 명백한 전력 손실 없이 최적의 전력 출력 지점을 잠글 수 있습니다. 전체 기계의 최대 에너지 변환 효율은 98%에 달해 태양광 DC 전력을 배터리 저장 에너지로 변환하는 과정에서 에너지 손실을 최소화합니다.

3.2 순수 사인파 AC 출력 회로 설계

많은 보급형 오프 그리드 인버터는 다수의 고조파 성분을 포함하는 수정된 사인파 출력을 채택합니다. 데스크탑 컴퓨터, 스마트 TV, 주파수 변환 에어컨 등 정밀 전자 장비에 전원을 공급하면 비정상적인 소음, 장비 발열 및 내부 회로의 수명 단축이 발생합니다. 모든 모델의SP 시리즈 가정용 태양광 에너지 저장 인버터추가적인 고조파 간섭 없이 도시 그리드 파형과 완벽하게 일치하는 표준 순수 사인파 AC 전력을 출력합니다.

• 컴퓨터, 모니터, 스마트 홈 제어 호스트 등 정밀 전자 장비에 대한 신호 왜곡이나 충돌 장애 없이 안정적인 작동을 지원합니다.
• 냉장고, 에어컨 압축기, 워터펌프 등 유도성 부하의 내부 코일 손실을 줄여 장비 작동 시 발생하는 열을 낮추고 가전제품의 서비스 주기를 연장합니다.
• 주변 오디오 장비, 모니터링 카메라 및 무선 통신 장치에 전자기 간섭이 없으며 전원 공급 장치 파형 결함으로 인한 화면 깜박임 및 오디오 소음을 방지합니다.

3.3 리튬 BMS와 호환되는 양방향 지능형 배터리 충전 관리

이 장비는 리튬 배터리 BMS 시스템을 위한 특수 통신 인터페이스를 보유하여 인버터와 에너지 저장 배터리 팩 간의 양방향 신호 상호 작용을 실현합니다. 인버터는 배터리 셀 전압, 온도 및 남은 용량 데이터를 실시간으로 읽고 배터리의 실제 상태에 따라 충전 전류 및 부동 충전 전압을 동적으로 조정하여 BMS 통신 기능이 없는 일반 인버터의 고정 충전 매개변수로 인해 발생하는 리튬 셀의 과충전, 과충전 및 과열 손상을 방지할 수 있습니다.

각 배터리 전압 사양에 대해 서로 다른 부동 충전 및 과충전 보호 전압 임계값이 설정됩니다. 배터리가 부동 충전 전압 표준에 도달하면 충전 전류가 자동으로 감소하여 안전한 완전 충전 상태를 유지합니다. 단자 전압이 과충전 보호 임계값에 도달하면 MPPT 태양광 충전 채널과 그리드 AC 충전 채널이 동시에 차단되어 이중층 배터리 안전 보호를 형성합니다.

4. 다중 모드 에너지 우선순위 프로그래밍 및 가정용 장면 매칭 논리

가구의 전력 소비 습관은 가족마다 크게 다릅니다. 일부 사용자는 도시 전력망 전력 공급에 대한 의존도를 줄이기 위해 태양광 에너지 소비에 우선순위를 두기를 희망합니다. 그리드 전원 공급이 불안정한 지역의 일부 가족은 정전을 방지하기 위해 배터리 백업을 주요 에너지원으로 설정합니다. 그리드 전원 공급 장치를 사용하는 사용자는 비가 계속되는 날 배터리의 보조 채널로 그리드 충전을 설정할 수도 있습니다. 이 인버터 시리즈는 프로그래밍 가능한 에너지 공급 우선순위 전환을 지원하므로 사용자는 생활 시나리오에 따라 에너지 일정 로직을 맞춤 설정할 수 있습니다.

4.1 세 가지 맞춤형 에너지 공급 우선순위 모드

• 태양 에너지 우선 모드: 시스템은 태양광 발전을 주요 전원 공급 채널로 사용합니다. 태양광 발전은 먼저 가정용 부하에 직접 공급하고, 초과된 에너지는 배터리 팩을 충전합니다. 태양광 발전이 완전히 소진되고 배터리 용량이 설정된 임계값으로 떨어지는 경우에만 시스템이 자동으로 도시 그리드 전원 공급 장치로 전환되어 자체 생성된 태양 에너지 소비를 극대화합니다.
• 배터리 에너지 우선 모드: 그리드 정전이 자주 발생하는 지역에 적합합니다. 배터리 팩은 하루 종일 주 전원 공급 작업을 수행합니다. 태양광 패널은 잉여 발전량이 있을 때만 배터리를 충전하고, 배터리 전력이 소진될 때만 그리드가 개입하여 배터리를 충전함으로써 의료 장비, 신선 식품을 보관하는 냉장고 등 중요한 가정용 부하에 지속적인 전력 공급을 보장합니다.
• 시립 그리드 보충 모드: 그리드 전력이 안정적이고 우천 기간이 긴 주거 지역에 적용 가능합니다. 그리드는 태양광 발전량이 부족할 때 배터리 팩 충전을 보조할 수 있으며, 배터리는 단시간 전력망 변동 시 전력 공급에만 개입하여 가전제품의 순간 최대 전력 소비량의 균형을 맞춥니다.

4.2 다양한 부하 유형에 맞게 조정된 밀리초 수준 전력 채널 스위칭

장비는 서로 다른 부하 감도 요구 사항에 맞게 두 가지 서로 다른 전력 변환 시간 표준을 설정하여 전원 스위칭 중단으로 인한 장비 종료 오류를 완전히 방지합니다.

• 10ms 빠른 스위칭 표준: 데스크탑 컴퓨터, 서버 및 모니터링 호스트와 같은 정밀 전자 부하용으로 설계되었습니다. 변환 시간이 매우 짧기 때문에 그리드-배터리 전원 전환 중에 장비가 자동 종료 또는 데이터 손실을 유발하지 않습니다.
• 20ms 범용 스위칭 표준: 조명, 냉장고, 온수기와 같은 기존 가정용 저항성 및 유도성 부하에 적합합니다. 약간 연장된 변환 시간은 채널 전환 중에 발생하는 순간 충격 전류를 줄이고 인버터의 내부 전력 튜브 회로를 충격 손상으로부터 보호할 수 있습니다.

사용자는 추가적인 하드웨어 수정이나 회로 변환 작업 없이 집에서 작동하는 주요 전기 장비에 따라 조작 패널을 통해 변환 시간 모드를 자유롭게 전환할 수 있어 전체 시스템의 장면 적응성이 크게 향상됩니다.

5. 안전 보호 시스템 내장 및 저온 적응 성능

생활공간에 설치되는 가정용 전기기기의 1차 평가기준은 안전입니다. 이 인버터 시리즈는 다층 하드웨어 및 소프트웨어 이중 보호 회로를 통합하여 태양광 발전 저장 시스템의 장기간 작동 중에 발생할 수 있는 모든 일반적인 결함 위험을 포괄하고 고위도 또는 고고도 주거 지역의 저온 설치 환경에 대처할 수 있는 특수 콜드 스타트 ​​기능을 갖추고 있습니다.

5.1 전체 범위 자동 오류 보호 기능

• 과부하 보호: 총 AC 출력 전력을 실시간으로 감지합니다. 부하 전력이 연속 기간 동안 모델의 정격 전력을 초과하는 경우 시스템은 먼저 청각 및 시각적 경보 신호를 보내고 과부하 상태가 지속되면 내부 전력 구성 요소의 연소를 방지하기 위해 AC 출력 채널을 자동으로 차단합니다.
• 고온 보호: 캐비닛 내부의 전원 튜브, 변압기 및 배터리 연결 단자에 여러 온도 센서가 분산되어 있습니다. 내부 온도가 안전 작동 임계값을 초과하면 팬은 열 방출을 위해 최고 속도로 작동합니다. 온도가 계속 상승하면 인버터는 자동으로 냉각을 위해 반전 출력을 중지합니다.
• 출력 단락 보호: 출력 단자의 활선과 중성선이 단락되면 마이크로초 이내에 AC 출력 회로를 즉시 차단하여 배선 및 캐비닛 쉘에 대한 단락 전류 영향으로 인한 화재 위험을 방지합니다.
• 배터리 과충전 및 과방전 이중 보호: 하드웨어 전압 감지 회로 및 BMS 통신 데이터와 결합하여 시스템은 배터리가 상한 충전 전압 또는 하한 방전 전압에 도달하면 각각 충전 또는 방전 채널을 차단하여 리튬 배터리 셀의 돌이킬 수 없는 손상을 방지합니다.

5.2 넓은 온도 작동 범위 및 콜드 스타트 ​​기능

장비의 표준 작동 온도 범위는 -10℃ ~ 55℃이며, 보관 온도 범위는 -15℃ ~ 60℃로 전세계 대부분의 주거 지역의 계절별 온도 변화에 적응합니다. 시중의 유사한 인버터 중 다수는 주변 온도가 0℃ 미만일 때 정상적으로 시동할 수 없으며, 저온 환경에서는 배터리 방전 용량이 급격히 떨어져 겨울철에 시스템이 종료될 수 있습니다.

캐비닛에 내장된 독립적인 콜드 스타트 ​​모듈은 주변 온도가 영하로 떨어지면 배터리 예열 보조 회로를 활성화하고 정식 시동 전에 배터리 단자 연결 영역과 내부 전원 회로를 최소 안전 작동 온도로 예열하여 사용자가 수동 예열 작업 없이 장비가 저온 겨울 환경에서 안정적으로 작동할 수 있도록 보장합니다. 내부 회로 기판은 저온 내성 전자 부품을 채택하고 방열 채널은 습도가 높고 저온 조건에서 캐비닛 내부에 성에가 쌓이는 것을 방지하도록 설계되어 5% ~ 95% 비응축 상대 습도 환경에서 정상적인 작동을 지원합니다.

6. 원격 통신 모니터링 시스템 및 지능형 방열 설계

현대 주거용 에너지 관리는 광전지 시스템의 실시간 데이터 보기에 대한 더 높은 요구 사항을 제시합니다. 통신 기능이 없는 기존 인버터는 사용자가 매일 현장에서 장비 작동 상태를 확인해야 하므로 PV 패널 발전 감쇠 및 배터리 이상 충전과 같은 숨겨진 결함을 적시에 찾을 수 없습니다. 이 시리즈는 완전한 원격 데이터 시각화를 실현하기 위해 표준 유선 통신 인터페이스와 옵션 무선 모니터링 모듈을 보유합니다.

6.1 다중 채널 통신 인터페이스 아키텍처

2개의 독립적인 RS485 통신 포트가 각 모델에 사전 설치되어 있어 배터리 BMS 통신과 원격 모니터링 전송 간의 신호 분리를 실현하여 신호 누화 간섭을 방지합니다.

• 첫 번째 RS485 포트는 리튬 배터리 BMS 연결 전용으로, 배터리 셀 온도, 전압 및 남은 용량 데이터만 전송하여 원격 모니터링 데이터 전송에 사용되지 않고 인버터와 에너지 저장 배터리 팩 간의 안정적인 실시간 상호 작용을 보장합니다.
• 두 번째 RS485 포트는 RS232 신호 출력으로 전환할 수 있으며 데스크탑 모니터링 호스트 또는 산업용 제어 장비와의 유선 연결에 사용되며 중앙 집중식 에너지 ​​관리 플랫폼을 구축해야 하는 사용자를 위해 장거리 유선 데이터 전송을 지원합니다.

사용자는 홈 네트워크 조건에 따라 옵션 GPRS 또는 WiFi 무선 통신 모듈을 선택할 수 있습니다. 무선 모듈을 설치한 후 시스템은 태양광 발전, 배터리 충방전 전력, 가구 부하 전력 소비, 그리드 입력 전력 등의 실시간 데이터를 클라우드 서버에 업로드할 수 있으며, 사용자는 인버터 설치 위치에 구애받지 않고 언제든지 휴대폰이나 컴퓨터를 통해 모든 작동 매개변수를 원격으로 볼 수 있습니다.

6.2 온도에 민감한 지능형 가변 속도 팬 열 방출

대부분의 저가형 인버터에 장착된 고정 속도 팬은 장비 부하 및 내부 온도에 관계없이 하루 종일 최고 속도로 작동하므로 생활 공간에 지속적인 소음 간섭을 가져오고 팬 베어링 마모를 가속화하여 방열 부품의 수명을 단축시킵니다. 이 시리즈의 지능형 팬 제어 시스템은 여러 센서를 통해 실시간 내부 온도 데이터를 수집하여 팬 작동 속도를 동적으로 조정합니다.

• 장비가 경부하로 작동하고 내부 온도가 낮을 ​​때 팬은 저속의 조용한 작동을 유지하여 기계적 작동 소음을 크게 줄이고 거실, 침실과 같은 설치 위치에 적응합니다.
• 중간 및 높은 부하 조건에서 팬 속도는 온도 상승과 동시에 증가하여 공기 순환 열 방출을 강화하여 장시간 고출력 출력 중에 내부 전원 회로가 안전한 작동 온도를 초과하지 않도록 합니다.
• 장비가 부하 출력 없이 대기 상태에 들어가면 팬이 자동으로 회전을 중지하여 유휴 소음을 제거하고 방열 부품의 불필요한 기계적 손실을 줄입니다.

팬은 조용한 베어링 재료를 채택하고 캐비닛 내부의 공기 덕트는 공기 흐름 난류 소음을 줄이기 위해 최적화되었습니다. 고부하에서 최고 속도로 주행하더라도 전체적인 소음 수준은 가족의 일상 휴식과 업무에 지장을 주지 않아 실내에 설치된 고출력 태양광 발전 인버터의 소음 고통 포인트를 해결합니다.
