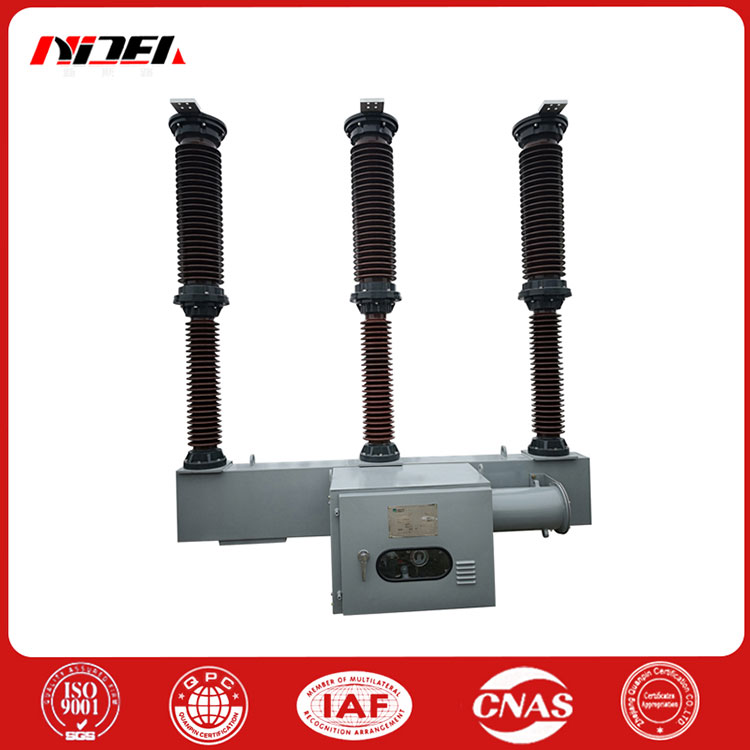

세라믹 기둥 고전압 AC 회로 차단기

세라믹 기둥 고전압 AC 회로 차단기는 CT20 스프링 작동 메커니즘을 갖추고 있으며 자체 아크 소화 원리를 채택하고 단일 차단 구조를 갖추고 있습니다. 각 회로 차단기의 3극은 프레임에 설치되어 전송 메커니즘을 통해 3상 기계적 연결을 구현합니다. 전기 제어는 원격 및 로컬 작동을 실현할 수 있습니다.

제품의 주요 기술 매개변수

품목 번호 LW36-72.5

1 정격전압 kV72.5

2 정격전류 A 1250 3150

3 정격단락차단전류 kA 31.5

4 정격 단시간 전류 kA31.5(4s)

5 정격 피크 내전류 kA 80

6 정격 낙뢰 충격 내전압 kV 차단 350+60 접지 350

7 정격 1분 상용주파 내전압 kV 차단 160+42 접지 160

8 메커니즘 모델 CT20 스프링 작동 메커니즘

세라믹 기둥 고전압 AC 회로 차단기 제품 성능 특징

1우수한 차단 성능

2긴 전기적 수명

3신뢰할 수 있는 단열 성능

4긴 기계적 수명

5안전하고 안정적인 작동, 낮은 유지 관리 작업량

세라믹 기둥 고전압 AC 회로 차단기 주요 기술 매개변수
