48V DC 피더 패널의 주요 기능

전원 공급 장치의 배포: 배포48V DC 전원DC 전원 공급 시스템(예: 정류기, 배터리 팩 등)부터 DC 전원 공급이 필요한 여러 장치 또는 분기에 이르기까지 각 장치가 안정적이고 신뢰할 수 있는 DC 전원 공급을 얻을 수 있도록 보장합니다.

보호선: 패널에는 일반적으로 DC 회로 차단기 및 퓨즈와 같은 보호 장치가 장착되어 있습니다. 분기에 과부하, 단락 또는 기타 결함이 있는 경우 결함이 있는 분기의 전원 공급을 자동으로 차단하여 장비와 라인의 안전을 보호하고 결함이 확장되어 전체 DC 전원 공급 시스템에 영향을 미치는 것을 방지할 수 있습니다.

모니터링 및 제어: 일부 48V DC 피더 패널에는 DC 버스 전압 및 분기 전류와 같은 매개변수를 실시간으로 모니터링하고 이 정보를 모니터링 시스템에 업로드하여 운영 및 유지보수 담당자가 운영 상태를 이해할 수 있는 모니터링 기능이 있습니다. 적시에 장비를 갖추고 피더 스위치의 원격 제어를 실현할 수도 있습니다.

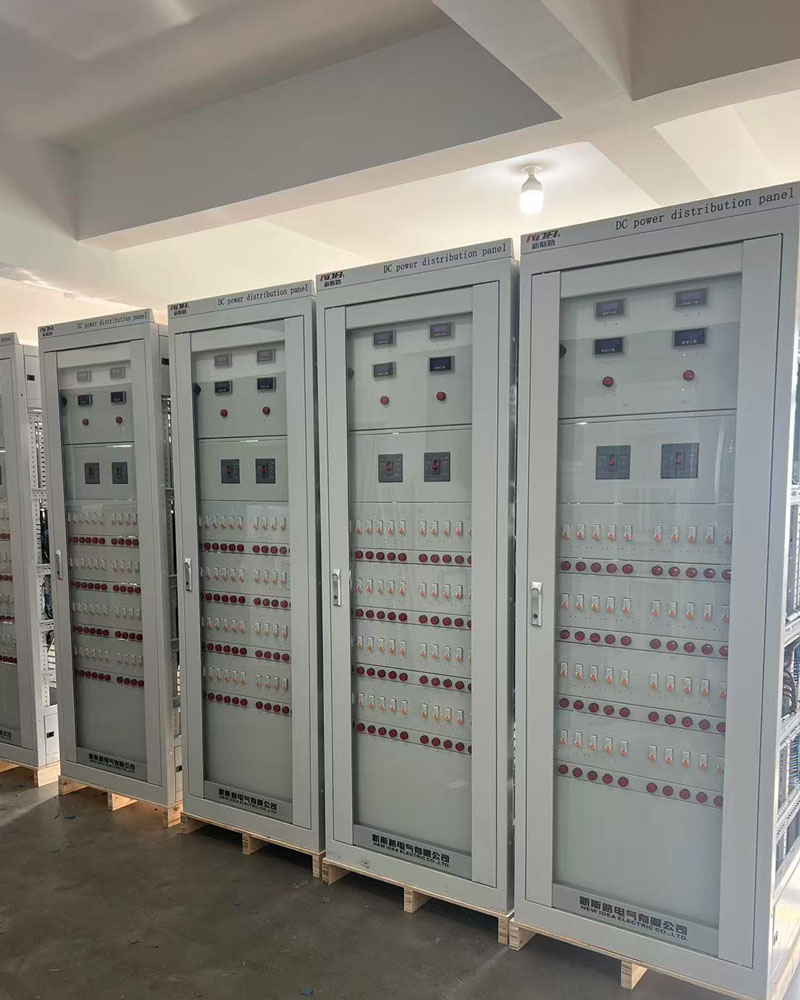

피더 패널 기본 구성

스크린 본체: 장비의 외피로 일반적으로 전자파 차폐 성능과 기계적 강도가 우수한 금속 재료로 만들어집니다. 내부 전기 부품을 설치 및 고정하고 보호 및 지원을 제공하는 데 사용됩니다.

DC 입력 스위치: DC 버스와 피더 패널을 연결하는 메인 스위치는 전체 피더 패널의 전원 입력을 제어하는 ​​데 사용됩니다. 피더 패널의 점검이나 유지보수가 필요한 경우 스위치를 조작하여 전원을 차단할 수 있습니다.

DC 전압계: 운영 및 유지 보수 담당자가 DC 전원 공급 시스템의 전압 상태를 직관적으로 이해할 수 있도록 DC 버스의 전압 값을 측정하고 표시하는 데 사용됩니다.

DC 전원 절연 감시 장치 : DC 시스템의 절연 상태를 실시간으로 모니터링하여 절연 저하 또는 접지 결함이 발생하면 경보 신호를 발생시켜 DC 시스템의 안전한 작동을 보장합니다.

모듈형 피더 유닛: 플러그인 모듈 구조는 DC 피더 회로 차단기, 누설 전류 CT, 신호등 및 정보 수집 보드로 구성됩니다. 각 모듈은 피더 분기에 해당하며 루프 온-오프 제어, 과부하 및 단락 보호 기능뿐만 아니라 피더 장치의 상태 정보를 수집하고 업로드하는 기능도 있습니다.
