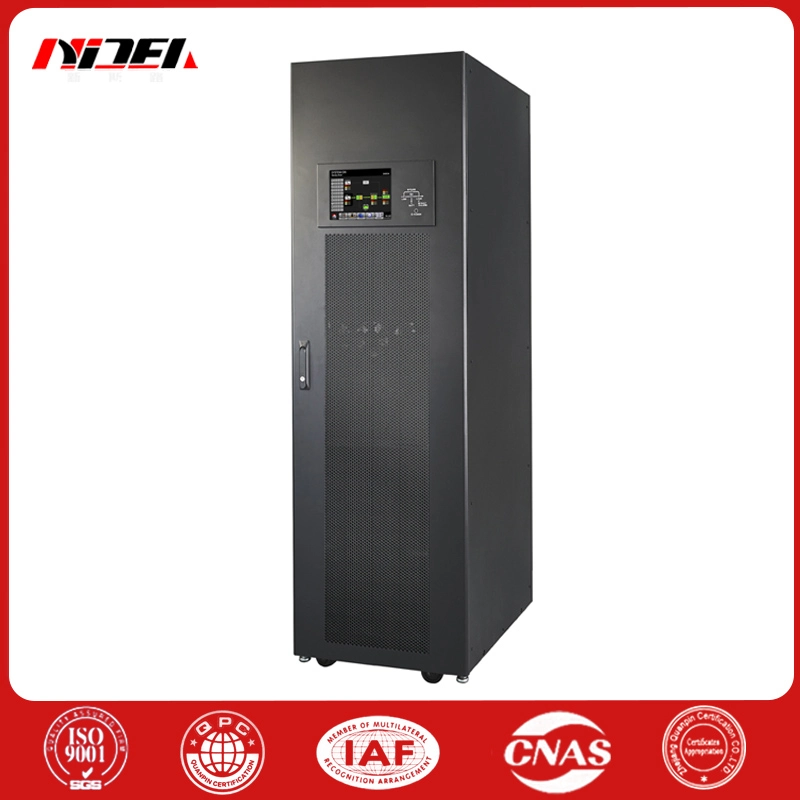

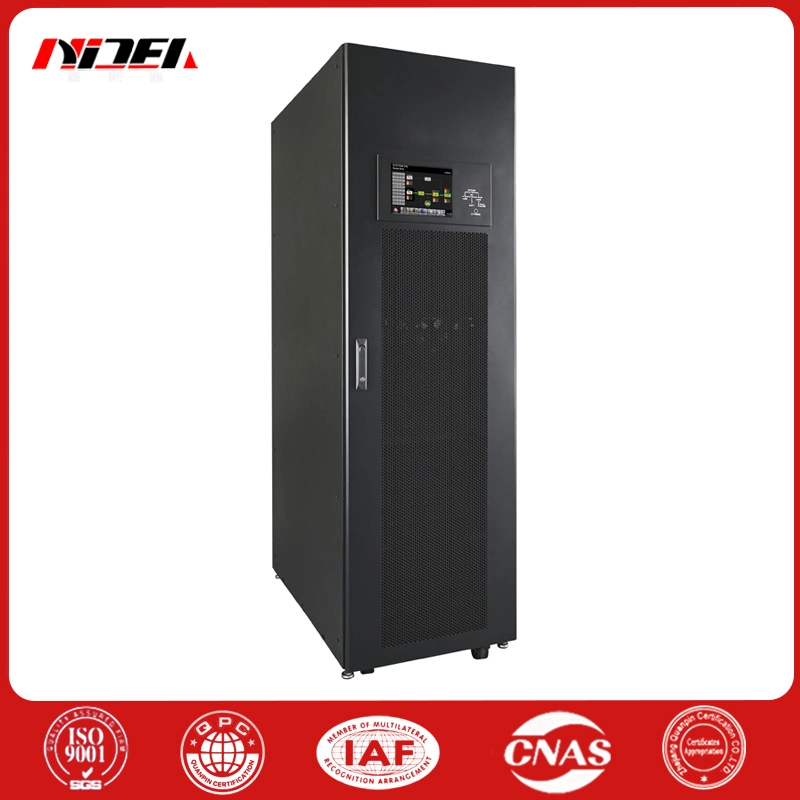

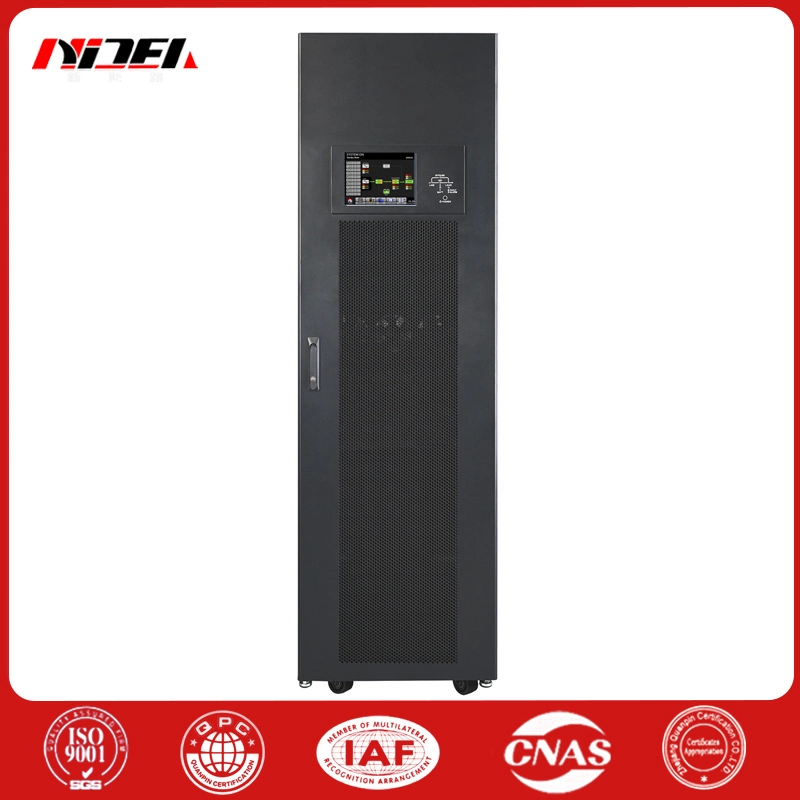

N+X 모듈형 UPS

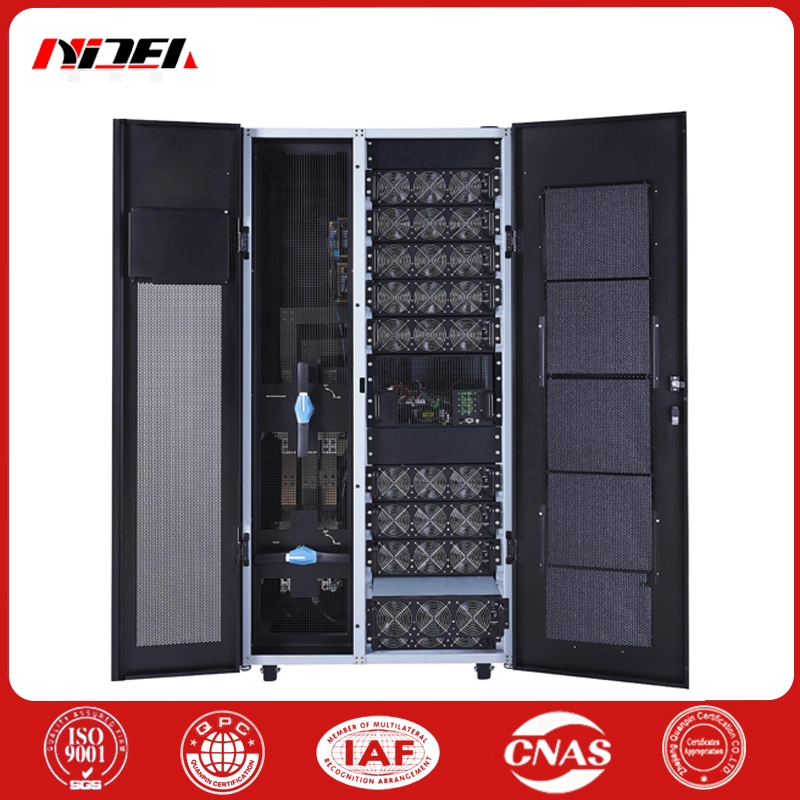

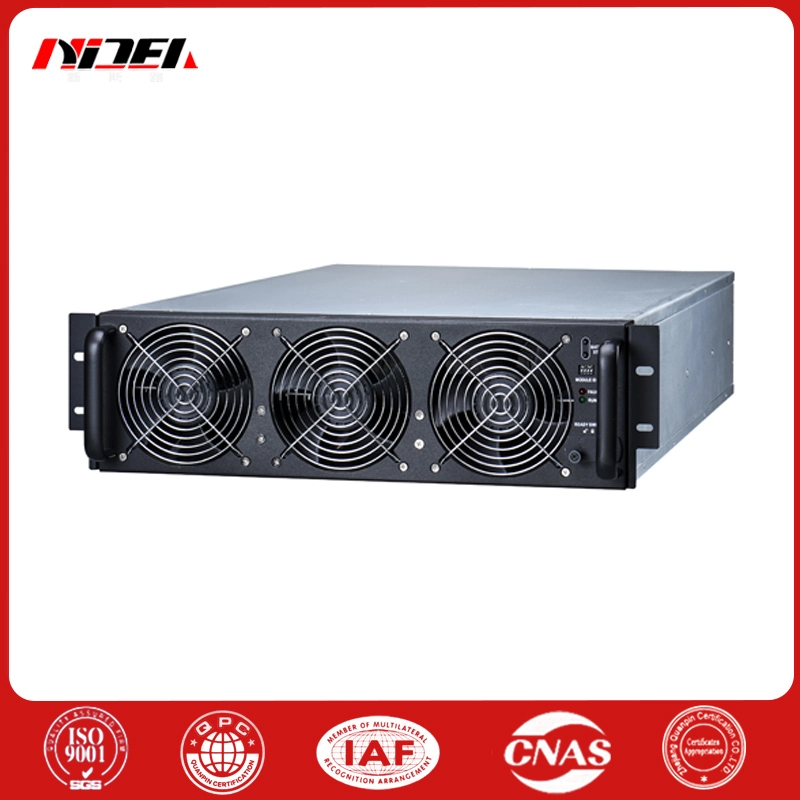

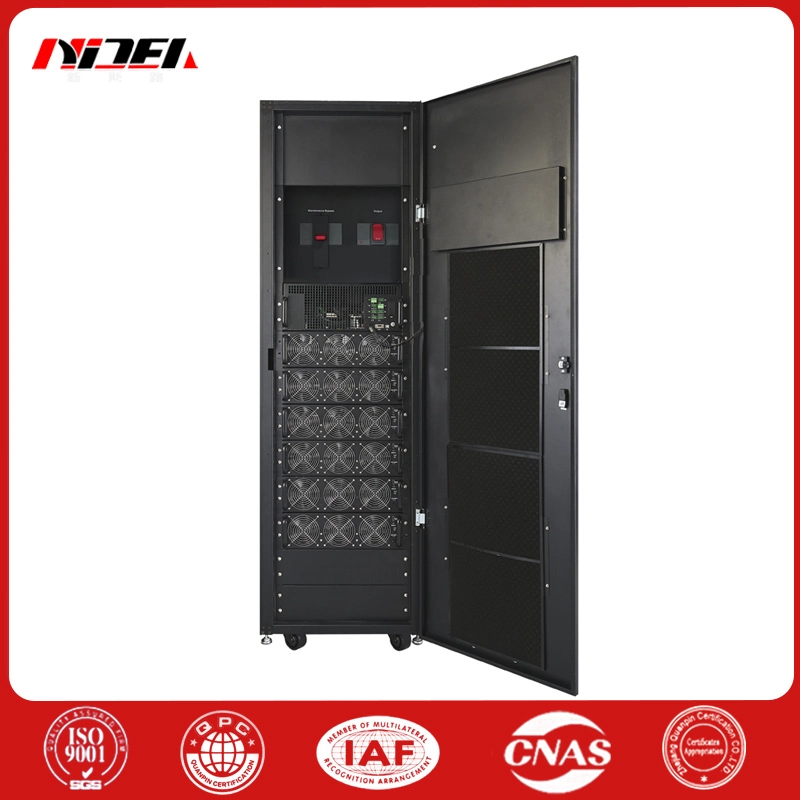

N+X 모듈형 UPS, 전원 모듈 20/30KVA/3U, 단일 캐비닛은 최대 10개의 전원을 지원합니다. 최대 300KVA의 병렬 모듈, 단일 캐비닛을 병렬로 연결할 수 있음 최대 4개이며 최대 전력은 1200KVA입니다. 각 전원 모듈에는 독립적인 DSP 제어 장치. 전원 모듈에 오류가 발생하면 자동으로 연결이 끊어집니다. 시스템과 시스템이 계속 작동할 수 있습니다.

모듈형 UPS는 온라인 이중 변환을 사용합니다. 정류기, 인버터, 충전기, 제어 회로, 입력 및 출력 및 배터리 커넥터 회로 차단기. 입력 역률 보상, 등. 모든 모듈은 온라인으로 핫스왑되어 최고 수준의 성능을 제공할 수 있습니다. 가용성 및 유지 관리 가능성.

제어 모듈 오류는 영향을 미치지 않습니다. 시스템의 정상적인 작동. 제어 모듈은 온라인으로 교체할 수 있습니다. 핫스왑 기능이 있으며 전원 모듈의 병렬 연결도 가능합니다. 제어 모듈에 의해 중앙에서 관리됩니다. 통일된 방식으로 운영됩니다. 병렬 매개변수. 전원 모듈 오류가 발생하면 병렬 모드가 자동으로 종료될 수 있습니다. 전체 병렬 시스템에 해를 끼치지 않고 시스템을 보호합니다.

모듈형 UPS 시스템은 독립적인 UPS 시스템을 사용합니다. 스태틱 바이패스 모듈이며 다중 스태틱 바이패스 구조를 사용하지 않습니다. 다중 바이패스의 불균일한 전류로 인한 과부하 손상을 피하십시오. 우회로 전환. 모듈 병렬의 출력 전압 정확도 연결은 ±1%이고 병렬 순환 전류는 <1%입니다.

정적 바이패스 모듈에는 다음만 포함됩니다. 바이패스의 정적 스위치, 주 회로의 정적 스위치는 아님 산출. 따라서 스태틱 바이패스 모듈을 교체할 때 다음과 같은 문제가 발생하지 않습니다. 시스템의 전원을 끄거나 수동 유지 관리 바이패스로 전환합니다. 온라인 핫스왑 교체는 배터리 모드에서 가능합니다.

N+X의 특징 및 장점 모듈형 UPS:

N+X 모듈형 UPS는 전체 효율이 높으며 최고 효율에 도달합니다. 96% 이상, 부하가 높을 때 시스템 효율은 95% 이상입니다. 30%;

지능형 모듈 수면을 지원합니다. 경부하 조건에서 전반적인 효율을 향상시킬 수 있는 기능;

매우 넓은 입력 전압 및 주파수 범위, 넓은 입력 전압 범위: 138-485V;

넓은 입력 주파수 범위: 40-70HZ, 열악한 전력망 환경에 적응하고 배터리 수명을 연장합니다.

배터리 개수는 조절 가능하며, 30-40개의 배터리를 지원합니다. 배터리 불량이 발생한 경우 배터리를 제거한 후 배터리가 고장난 경우 남은 배터리로 계속해서 전원을 백업할 수 있습니다. 체계:

N+X 모듈식 UPS 모듈식 중복 예비 부품 설계, 단일 장애 지점 없음;

모든 전원 모듈은 온라인 핫스왑을 지원합니다. 확장 및 유지 관리가 쉽고 전체 기계 전원 공급 장치, 팬 및 중요 통신 신호는 중복 설계, 높은 신뢰성을 채택합니다.

출력 PF는 1, 11% 더 많은 부하에 도달할 수 있습니다. 전통적인 UPS보다;

분산 제어 + 중앙 집중식 스케줄링, 전원 모듈의 DSP는 에너지 제어를 담당합니다. 제어 장치 ECM은 스케줄링, 기능적 분리, 감소를 담당합니다. 논리 복잡성;

중앙 집중식 바이패스 설계, 바이패스 모듈 내장형 독립 DSP 제어, 플러그형 유지 관리

교체, 강한 충격 저항, 여러 저전력 정적 바이패스 간의 임피던스 불균형을 방지합니다. 고르지 않은 전류.

N+X 모듈형 UPS 적용 범위:

IDC(인터넷데이터센터)에 적용, 모듈형 데이터 컴퓨팅 센터, ISP(인터넷 서비스 제공업체), 통신 등

자세한 내용은 문의해 주세요. 보다 자세한 기술문서와 정보를 제공해 드리겠습니다. 만족스러운 견적.
