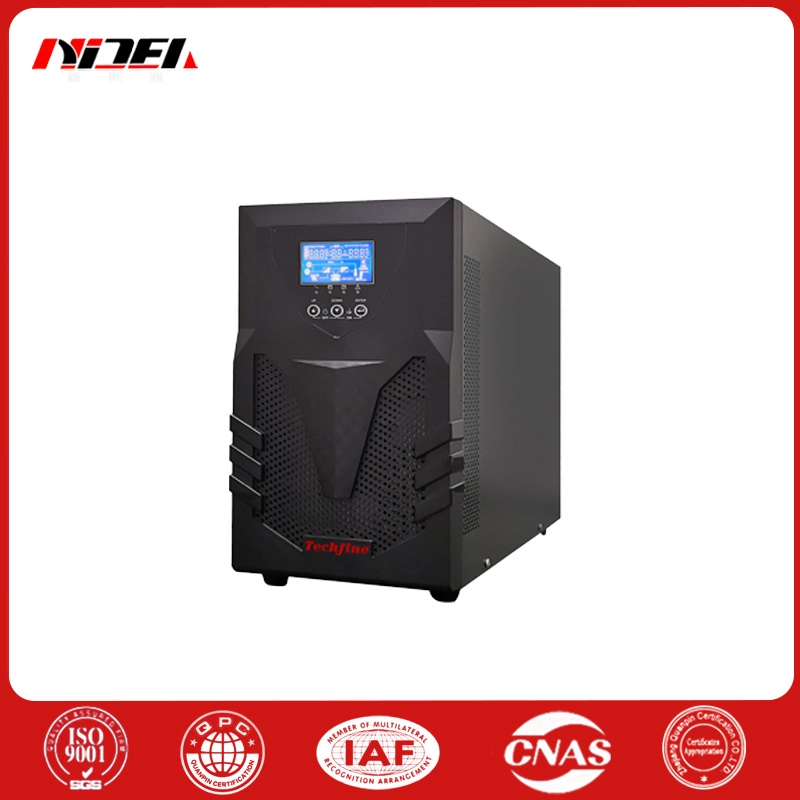

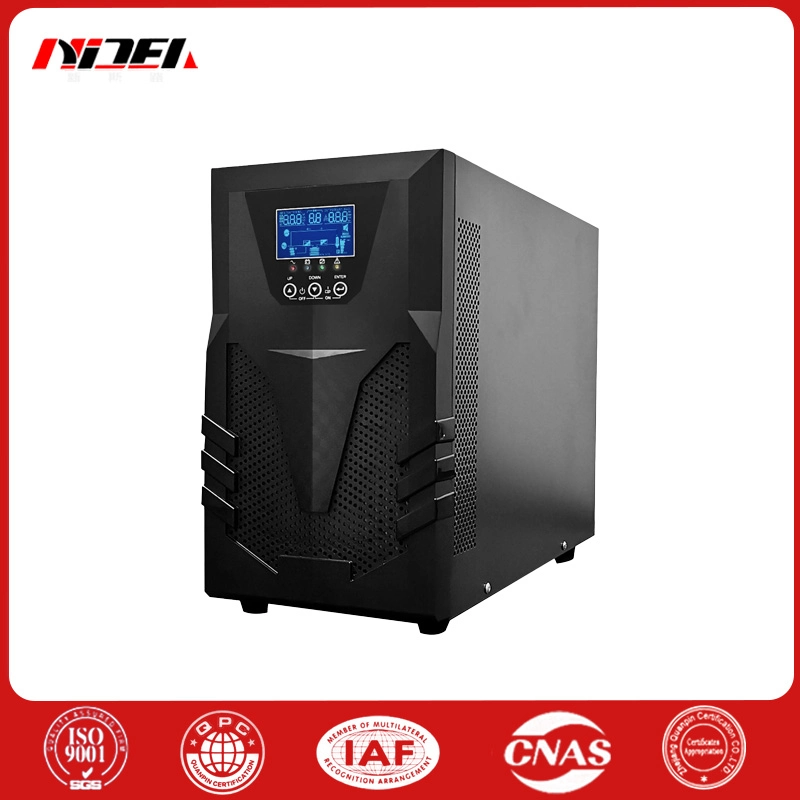

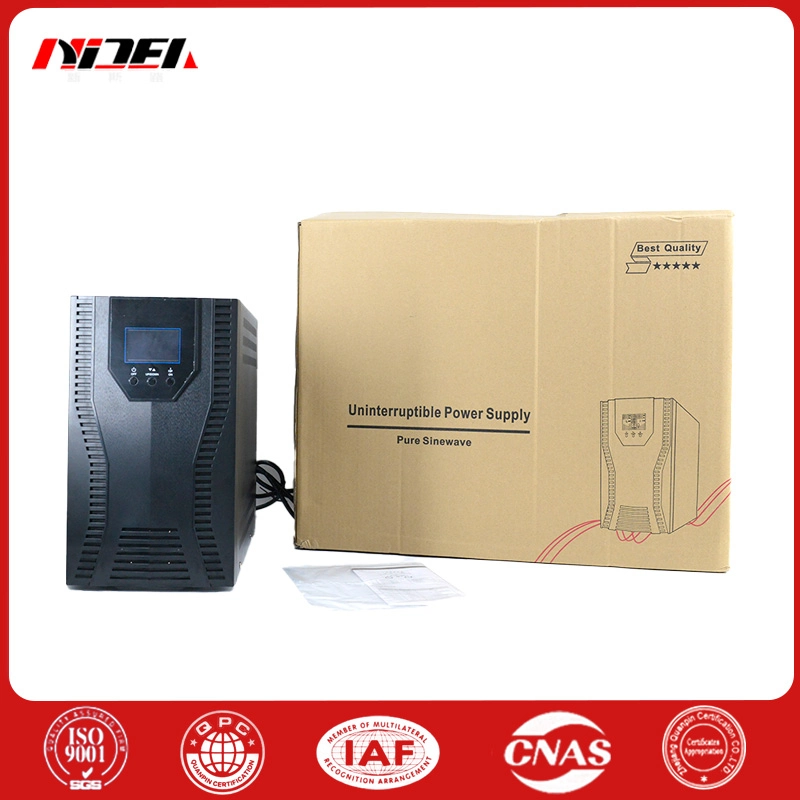

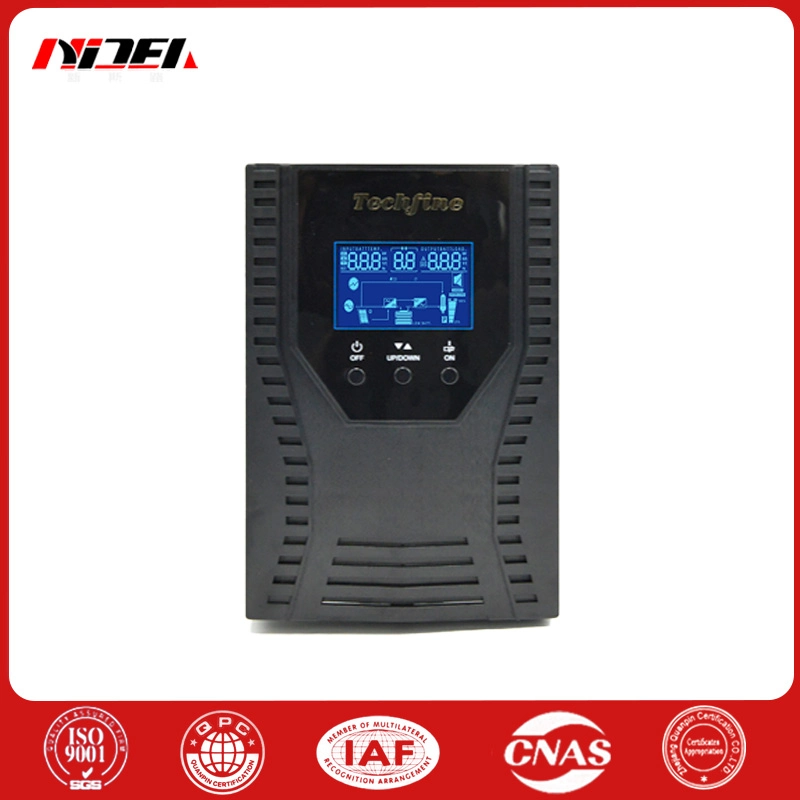

1KVA 2KVA 3kVA 소형 UPS 전원 공급 장치

모델

1K

2K

3K

용량*

1000VA / 800W

2000VA /1600W

3000VA / 2400 여

입력

전압

범위

로우 라인 옮기다

160VAC/140VAC/120VAC/110VAC± 5%

(주위 온도 <350C)

(부하율 기준 100% - 80% / 80% - 70% / 70 - 60% / 60% - 0)

로우라인 컴백

175VAC/155VAC/135VAC/125VAC ± 5%

(주위 온도 <350C)

(부하율 기준 100% - 80% / 80% - 70% / 70 - 60% / 60% - 0)

하이라인 환승

300VAC±5%

하이라인 컴백

290VAC±5%

주파수 범위

40Hz~70Hz

단계

접지가 있는 단상

역률

≧0.99 @ 공칭 전압(입력 전압)

산출

출력 전압

200/208/220/230/240VAC

교류 전압 규제

±1% (배트 모드)

주파수 범위

47~53Hz 또는 57~63Hz(동기화 범위)

주파수 범위 (배트 모드)

초과 적재

주변 온도 <350C

105%~110%: 배터리 모드에서 10분 후 UPS가 종료되거나 다음과 같은 경우 바이패스로 전환됩니다.

유틸리티는 정상입니다

110%~130%: UPS는 배터리 모드에서 1분 후 종료되거나 배터리 모드에서 바이패스로 전환됩니다.

유틸리티는 정상입니다

>130%: UPS는 배터리 모드에서 3초 후에 종료되거나 배터리 모드에서 바이패스로 전환됩니다.

유틸리티는 정상입니다

전류 크레스트 비율

3:1

고조파 왜곡

3 3% THD(선형 부하); 3 6% THD(비선형 부하)

옮기다

시간

AC 모드에서 배터리로. 방법

영

인버터-바이패스

4ms(일반)

파형(배터리 모드)

순수 사인파

능률

AC 모드

89%

90%

91%

배터리 모드

86%

88%

90%

배터리

표준 모델

배터리 유형

12V/9AH

12V/9AH

12V/9AH

숫자

2

3

4

6

재충전 시간

4시간 회복 최대 90% 용량(일반)

충전 중 현재의

1.0A(최대)

충전 중 전압

27.4 DC ±1%

41.0VDC±1%

54.7VDC ±1%

82.1VDC ±1%

장기 모델*

배터리 번호

2

3

4

6

8

6

8

충전 중 현재의

1.0A / 2.0A / 4.0A / 6.0 에이

충전 중 전압

27.4 VDC±1%

41.0VDC±1%

54.7 DC ±1%

82.1VDC ±1%

109.4VDC ±1%

82.1 DC ±1%

109.4V DC ±1%

물리적

표준 모델

치수, D X W XH

282×145×220(mm)

397 x 145 x 220(mm)

397 x 145 x 220(mm)

421×190×318(mm)

순중량(kg)

9.8

11.4

17

26.2

장기 모델*

치수, D X W XH

282x145 x 220(mm)

397x145x 220(mm)

순중량(kg)

4.1

4.4

6.8

6.8

6.8

7.6

7.8

환경

작업 습기

20-90% 상대습도@0- 40°C(비응축)

소음 수준

1미터에서 50dBA 미만

관리

스마트 RS-232 또는 USB

Windows®2000/2003/XP/Vista/2008/7/8, Linux, Unix 및 MAC 지원

선택적 SNMP

SNMP 관리자 및 웹 브라우저를 통한 전원 관리
