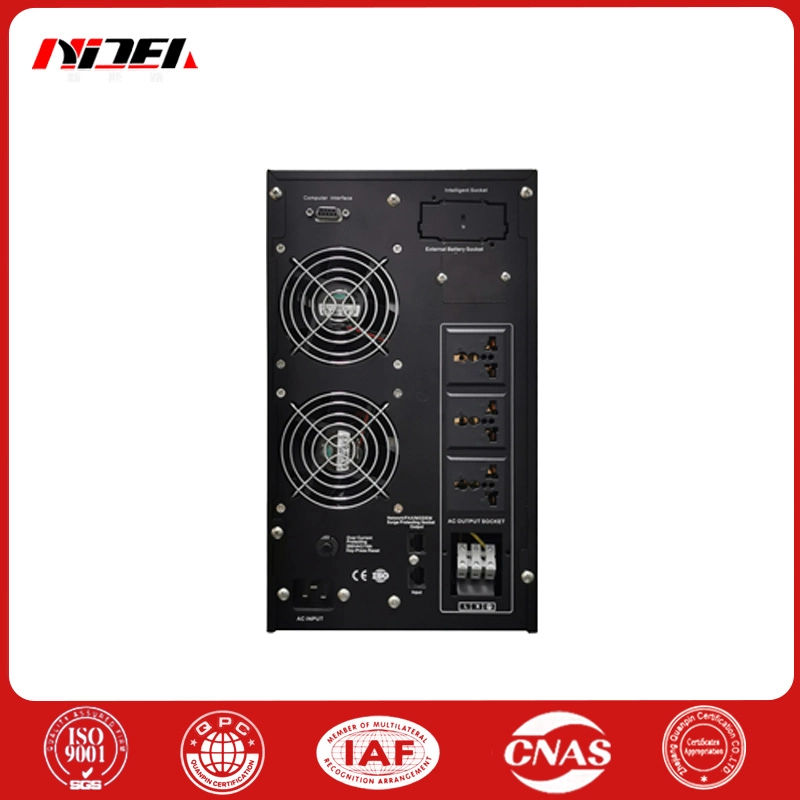

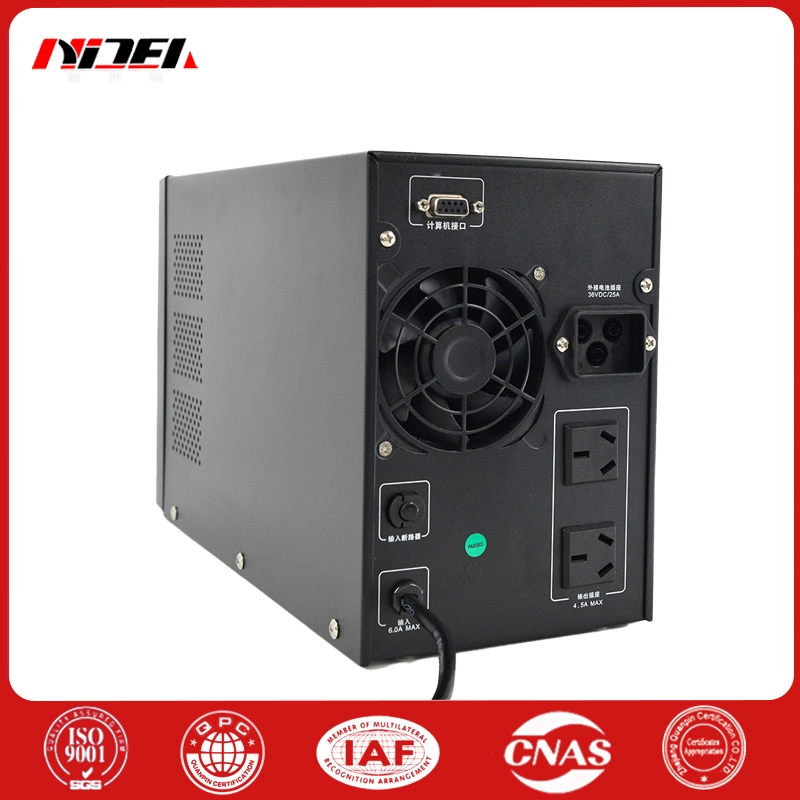

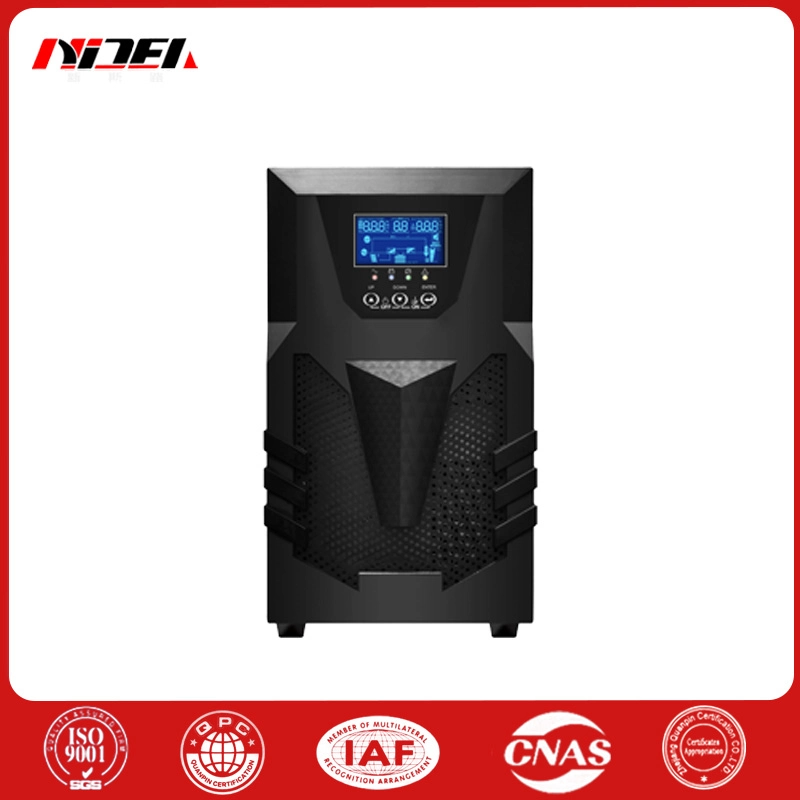

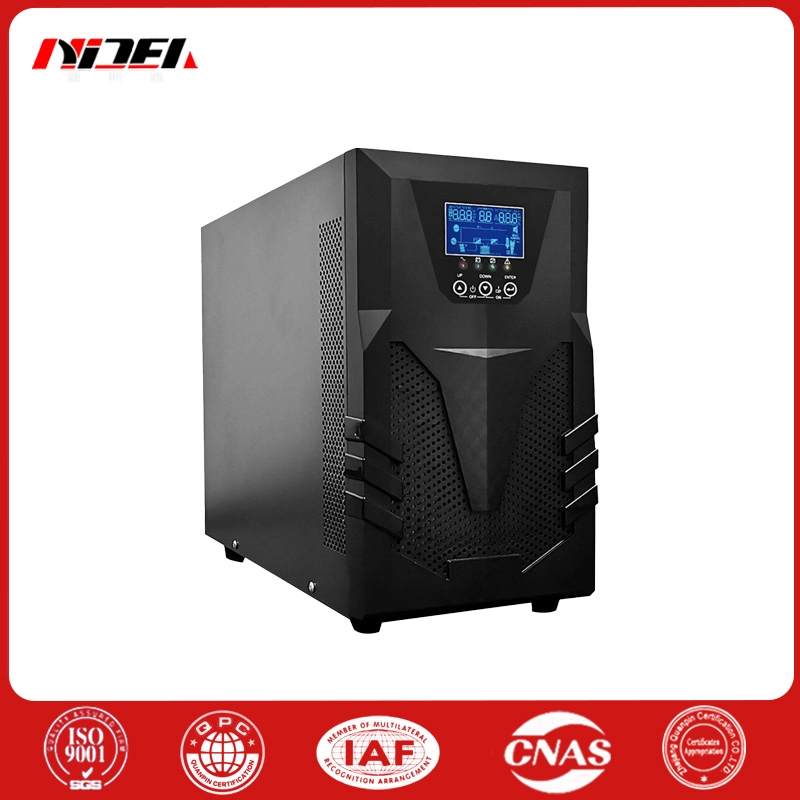

단상 순수 사인파 UPS 전원 공급 장치

모델

1kr

2KR

3원

용량*

1000VA / 800W

2000VA / 1600W

3000VA / 2400W

입력

전압

범위

낮은 회선 환승

160VAC/140VAC/120VAC/110VAC± 5%

(주위 온도 <350C)

(부하율 기준 100% - 80% / 80% - 70% / 70 - 60% / 60% - 0)

로우라인 컴백

175VAC/155VAC/135VAC/125VAC ± 5%

(주위 온도 <350C)

(부하율 기준 100% - 80% / 80% - 70% / 70 - 60% / 60% - 0)

하이라인 환승

300VAC ± 5%

하이라인 컴백

290VAC ± 5%

주파수 범위

40Hz ~ 70Hz

단계

접지가 있는 단상

역률

≧0.99 @ 공칭 전압(입력 전압)

산출

출력 전압

200/208/220/230/240VAC

AC 전압 조정

± 1%(배터리 모드)

주파수 범위

47~53Hz 또는 57~63Hz(동기화 범위)

주파수 범위(배터리 모드)

50Hz ± 0.25Hz 또는 60Hz ± 0.3Hz

초과 적재

주변 온도 <350C

105%~110%: 배터리 모드에서 10분 후에 UPS가 종료됩니다. 다음의 경우 바이패스로 전환

유틸리티는 정상입니다

110%~130%: 배터리 모드에서 1분 후에 UPS가 종료됩니다. 다음과 같은 경우 바이패스로 전환합니다.

유틸리티는 정상입니다

>130%: 배터리 모드에서 3초 후에 UPS가 종료됩니다. 다음과 같은 경우 바이패스로 전환합니다.

유틸리티는 정상입니다

전류 크레스트 비율

3:1

고조파 왜곡

33% THD(선형 부하); 3 6% THD(비선형 부하)

옮기다

시간

AC 모드에서 배터리로. 방법

영

인버터-바이패스

4ms(일반)

파형(배터리 모드)

순수 사인파

능률

AC 모드

89%

90%

91%

배터리 모드

86%

88%

90%

배터리

표준 모델

배터리 유형

12V/9AH

12V/9AH

12V/9AH

숫자

2

4

6

재충전 시간

4시간 동안 90% 용량으로 복구(일반)

충전 전류

1.0A(최대)

충전 전압

27.4VDC ± 1%

54.7VDC ± 1%

82.1VDC ± 1%

장기 모델

배터리 번호

2

3

4

6

8

6

8

충전 전류

1.0A/2.0A/4.0A/6.0A

충전 전압

27.4VDC ± 1%

41.0VDC±1%

54.7VDC ± 1%

82.1VDC±1%

109.4VDC±1%

82.1VDC±1%

109.4VDC±1%

물리적

표준 모델

치수, D X W X H

310x438x88(mm)

410x438x88(mm)

630x438x88(mm)

순중량(kg)

12

19

29.3

장기 모델

치수, D X W X H

310x438x88(mm)

410x438x88(mm)

410x438x88(mm)

순중량(kg)

9

12

14.2

환경

작동 습도

20-90% RH @ 0-40°C(비응축)

소음 수준

1미터에서 50dBA 미만

관리

스마트 RS-232 또는 USB

Windows® 2000/2003/XP/Vista/2008/7/8, Linux, Unix 및 MAC 지원

선택적 SNMP

SNMP 관리자 및 웹 브라우저를 통한 전원 관리
