제품 설명

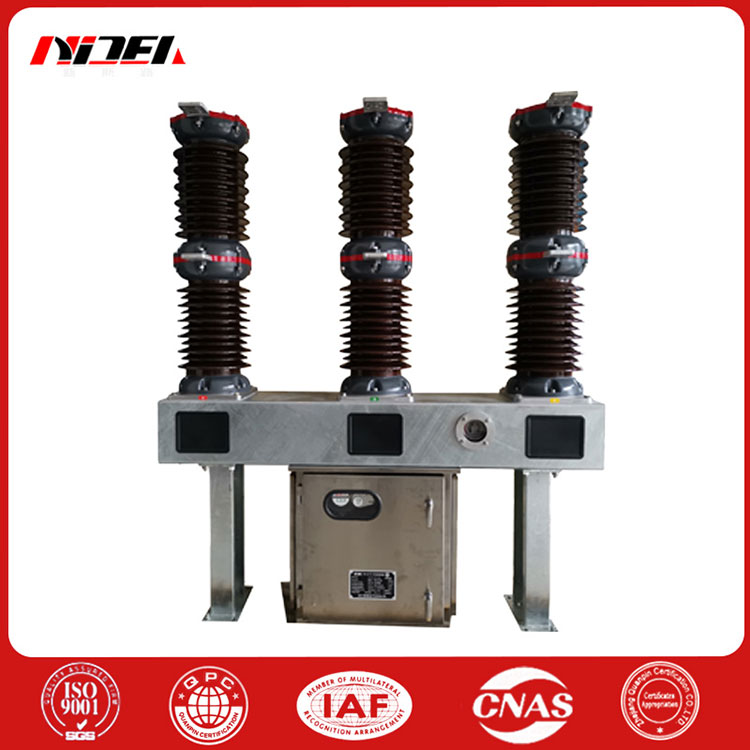

고전압 AC SF6 데드 탱크 회로 차단기는 회로 차단기와 변류기를 함께 통합하고 절연 챔버는 접지된 알루미늄 합금 쉘에 수평으로 설치됩니다. CT26 스프링 작동 메커니즘이 장착되어 있습니다. 더 적은 부품을 사용하고, 간단하고 컴팩트한 레이아웃을 가지고 있으며, 전체적으로 견고하고 내구성이 있으며, 오일 프리 스위치의 요구 사항을 충족하고, 우수한 기계적 특성과 높은 신뢰성을 갖습니다. 모든 중요한 부품은 CNC 및 머시닝 센터 장비로 가공되며 베어링은 수입된 국제 브랜드 베어링(예: IKO, INA, SKF 등)으로 기계적 수명은 최대 10,000회입니다. 3상 AC 50Hz 실외 고전압 개폐 장치에 적합하며 72.5(126) kV 송전 및 변환 시스템의 제어 및 보호에 사용할 수 있습니다. 접점 회로 차단기와 커패시터 뱅크를 열고 닫는 데에도 사용할 수 있습니다.

제품 구조

고전압 AC SF6 데드 탱크 회로 차단기는 3상 도자기 기둥 단일 차단 구조를 채택하고 3상에는 중앙에 배열되고 3상 구동되는 스프링 작동 메커니즘이 장착되어 있어 외관이 참신하고 절묘합니다. 회로 차단기는 SF6 가스를 절연 및 아크 소화 매체로 사용합니다. 작동 중에는 차단기의 3극 SF6 가스가 연결되고 포인터형 밀도 계전기로 압력과 밀도 진행 상황을 모니터링합니다. 자기 에너지 아크 소화 원리를 채택하고 차단기 동작 시스템을 최적화하여 기계적 효율성을 효과적으로 향상시킵니다.

제품특징

1. 우수한 차단 성능과 긴 전기 수명;

2. 장착 프레임과 지지대는 전체적으로 구부러진 고품질 강철판으로 만들어졌습니다. 표면 처리는 모두 용융 아연 도금입니다. 노출된 패스너는 모두 고강도 재질로 제작되었으며 용융아연도금 또는 스테인레스 스틸 표준 부품이 사용됩니다. 메커니즘 박스 쉘은 스테인레스 스틸로 만들어져 내식성이 뛰어납니다.

3. 기계적 신뢰성이 높고 자주 작동할 수 있습니다.

4. 육불화황 가스의 고유한 높은 절연 강도와 회로 차단기의 최적 접촉 동작으로 인해 회로 차단기는 재점화 없이 용량성 전류를 차단합니다.

5. 외부절연도가 높고, 외부절연 연면거리가 크게 설계되었으며, 연면비거리가 &31mm/kV로 내오염성이 우수합니다. 또한 가혹한 환경에서도 안전하게 작동할 수 있습니다.

6. 강력한 전류 운반 용량: 온도 상승 테스트는 정격 전류 3150A의 1.2배, 즉 3780A에서 수행되며 여전히 각 지점의 온도 상승 여유가 큽니다.

7. 제품의 전체적인 외관과 구조는 컴팩트하며 현장 설치 및 디버깅이 편리하고 유지 관리 작업량이 적습니다.

기술적인 매개변수

고전압 AC SF6 데드 탱크 회로 차단기 제품의 기계적 조정은 아래 표에 나와 있습니다.

아니요.	이름		단위	매개변수
1	회로 차단기 극 사이의 중심 거리		mm	1750
2	움직이는 접촉 스트로크		mm	120
3	이동 접점 접점 스트로크		mm	251
4	전류 회로 차단기 상간 작동 링크 스트로크(코드 길이)		mm	1102
5	개방 속도		밀리미터/초	4.2-5m/초
6	결산 속도		밀리미터/초	2.2-3m/s
7	영업 시간		ms	w40
8	폐관 시간		ms	W100
9	영업 시간		ms	w60
10	폐장시간		ms	w80
11	폐점 시간		ms	300
12	3상 개방 비동기성		ms	w2
13	3상 폐쇄 비동기		ms	w3
메커니즘의 주요 기술 매개변수
아니요.		이름	단위	매개변수
1		보조 회로 전압	V	DC220DC110
2		개폐 코일 전압/전류	V/A	DC110/4;DC220/2
		정격전압	V	DC220、AC220/DC110、AC110
3		에너지 저장 모터 정상 작동 전압 범위	V	85%~110%
		힘	W	600
4		모터의 에너지 저장 시간	s	w15
5		히터 및 조명 회로 전압	V	AC220V
6		보조 스위치 정격 전압	V	DC220V. AC220V
7		보조 스위치 정격 전류	A	10
8		보조 스위치 접점 수		평상시 열림 10 + 평상시 닫힘 10

고전압 AC SF6 데드 탱크 회로 차단기 주요 기술 매개변수

아니요.	이름	단위	매개변수
1	정격전압	kV	126
2	접지		K-230
2	정격 상용주파 내전압(1min) 차단기 간	kV	K-265
	접지		K • 550
3	정격 전기 충격 내전압 차단기 간		K • 630
4	제로 게이지 압력에서 SF6 가스의 상용주파 내전압(5분)		케이 • 95
5	정격 주파수	헤르츠	50
6	정격전류	A	3150
7	첫 번째 개방 계수		1.5
8	정격단락차단전류		40
9	정격단락폐로전류(피크값)		100
10	정격 단락 내전류	카	40
11	정격 피크 내전류		100
12	정격 단락 기간	s	4
13	정격 이탈 차단 전류	카	10
14	근거리 고장 차단 전류	카	90%p., 75%p.
15	정격선 충전 차단 전류	A	31.5
16	정격 작동 순서	엠큐	O-0.3s-CO-180s-CO
17	주회로 저항	엠큐	O-0.3s-CO180s-CO
18	정격 육산화황 가스 압력(게이지 압력 20°C)	Mpa	0.5
19	알람/최소 기능 압력(게이지 압력 20bar)	Mpa	0.45±0.03
20	SF6 가스 연간 누출율		<0.5%
21	가스 수분 함량(V/V)		^150x10-6
22	기계적 수명	타임스	10000
23	무선 간섭 수준	mV	W500
	피. 골절 사이		3906/3150
24	크리프 거리
	접지		3906/3150
25	채워진 각 SF6 가스의 무게	kg	15
26	각 회로 차단기의 무게	kg	2200
